手推门式起重机

产品说明 Product Description

简易手推龙门架起重机：简称-小型龙门架,轻型龙门架,简易龙门吊,简易龙门架,简易门式起重机,移动式简易龙门吊,手推门式起重机,固定门式起重机,门式起重机

第一部分技术参数说明

ELK型环链电动葫芦

手拉葫芦+手拉跑车

简易手推龙门架起重机

PK型环链电动葫芦

手推门式起重机

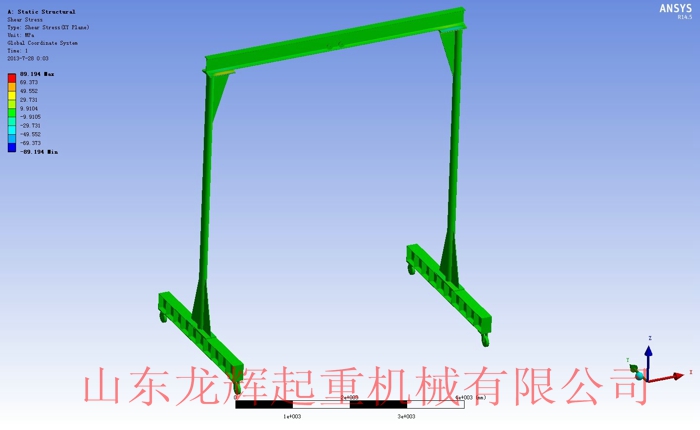

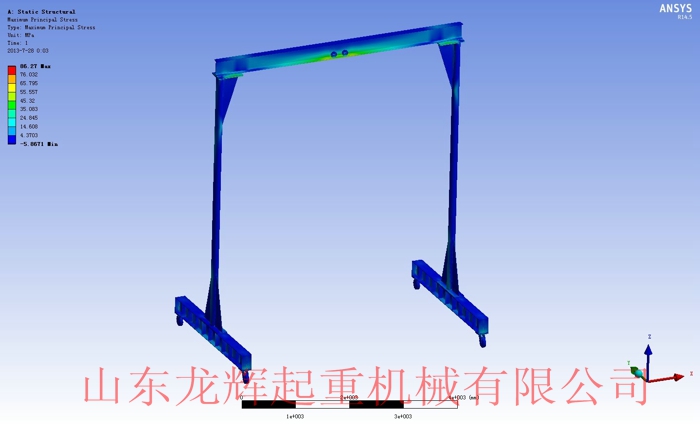

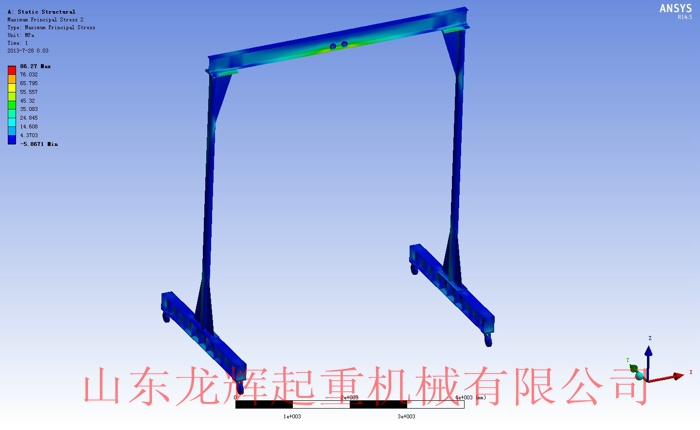

有限元分析，力学分析试验

简易手推龙门架起重机

第一部分简易龙门架起重机技术参数说明

1、技术标准：通过并符合以下标准。

GB/T3811-2008 起重机设计规范

JB/T9008.1-99 钢丝绳电动葫芦型式和基本参数标准

JB/T9008.2-99 钢丝绳电动葫芦技术条件

JB/T5663-2008 电动葫芦门式起重机制造标准

JB/T 5317.1-1991 环链电动葫芦型式和基本参数标准

2、表面部分：龙门架表面采用喷砂除锈，油漆：乐华品牌，乐化环氧聚酯胺底漆+环氧聚酯胺面漆。颜色可根据国标色卡定制。

3、万向轮：国内最好品牌，质量超越同级国际品牌，轮直径200mm，材质尼龙轮，非市面上普通的聚酯胺轮子，尼龙轮的硬度和耐磨程度与钢材材质相同，单轮承重3500kg，阻尼系数3/1000，也就是说只要15KG的力就可以将5T的重物移动。

4、钢板采用山钢集团产品，并附材质单。主梁材质Q2345,工字钢采用莱钢集团特钢厂出品，上海磁悬浮列车轨道就是出自这里。工字钢运行平稳无接缝，耐磨，表面硬度达到HB300。

5、立柱采用聊城嘉龙管业无缝钢管，垂直度稳定性国内最好。

6、异形钢采用莱钢特轧钢厂定制产品。

7、电器部分：进口合资品牌：德国西门子/法国施耐德/台湾士林电器，接地保护，短路保护，失压保护，过流过载保护，电源错相保护。

8、专利电缆：定制专利产品，100%足平方，YC橡套带钢丝扁平电缆。电缆双侧带防拖拽钢丝绳，保证运行时绝不拖拽不断线，保证设备正常运行。

质量保证

1、环氧聚酯胺油漆耐晒耐油耐腐蚀，质保三年，不褪色，不变色。

2、万向轮二年包退包换。

3、主梁质保5年，无超载情况下，完全符合国家标准。

4、故障保修：接到保修电话2小时内响应。

7、焊接成型：主要部件采用数控+半自动切割准确下料，大量采用生产制造胎具，焊接平台，保证成型准确稳定的加工工艺，整体焊接全部采用CO2气体保护焊，半自动埋弧焊，焊接强度大。

8、检验机构：设备经过第三方焊接探伤检测机构，100%通过超声波探伤与X射线探伤合格，才准予出厂。

9、山东省特种设备检验机构驻厂检验，从设计；材料；制造；应配件等全程检验。并取得设备监检报告合格后，方可出厂。

技术参数表

名称 Title	单位 Unit	规格 Specs
额定起重量 Load：	Gn	0.2T,0.5T,0.8T,1T,2T,3T,5T
跨度 Span：	L	<12m
提升高度 Lifting Height：	H	<12m（可选择高度可调系列）
工作电源 Power source	可选	3p A.C 50HZ 380V
工作级别 Class：	jc	A1-A2
运行机构：		固定式，手动轨道铸钢轮，聚酯胺万向轮，尼龙万向轮（硬度：HB300 高于Q235钢材硬度）
小车机构：		电动跑车，手动跑车，矛头吊。
吊装机构：		手拉葫芦，电动钢丝绳葫芦，环链电动葫芦。

注：Gn=额定起重吨位 S=跨度（左轨道中心至右轨道中心的距离） H=提升高度（地面至吊钩最高点的距离）

简易龙门架起重机-不含万向轮报价单-不含龙门架高度升降器

吨位/ 跨度	主梁结构含轮报价不含万向轮	手推跑车+ DHS慢速葫芦+电缆挑线架插座附件等。	手推跑车+ DHK快速葫芦+电缆挑线架插座附件等。	电动环链+台湾仕林电气净空高，小型化。	钢丝绳电动葫芦注需要当地质监部门验收验收费约4000左右
1t-3m	5000	2000	2600	3600	3200
1t-4m	5500	2000	2600	3600	3200
1t-6m	6000	2000	2600	3600	3200
2t-3m	5000	2500	3200	5000	4000
2t-4m	5500	2500	3200	5000	4000
2t-6m	6500	2500	3200	5000	4000
3t-3m	7000	3000	4800	6300	5000
3t-4m	7800	3000	4800	6300	5000
3t-6m	9000	3000	4800	6300	5000
5t-3m	7500	3500	6600	8800	6500
5t-4m	9000	3500	6600	8800	6500
5t-6m	10000	3500	6600	8800	6500

注释1：以上不带支腿可升降装置：另加1-2吨的+1500元，3-5吨+2000元。（实际有效升降距离1000mm）

采用钢材材质：Q345

表面处理：抛丸预处理

油漆：环氧富锌底漆+环氧富锌面漆汽车用漆

漆膜厚度不低于180UM

龙门吊架是一款简易型门式起重设备，配合手动或是电动葫芦使用，可以起吊0.5-5吨的物品。物品能够左右及上下移动。龙门吊架装有四个脚轮，所以还可以前后移动。使用非常之方便。龙门吊架还可以拆装，特别适合工地上经常需要变换地点使用。
龙门吊架适用于制造模具、汽修工厂、矿山、工地及需要起重场合。该移动龙门架最大的优点是可全方位移动性，可快速拆卸安装，占地面积小，用微型汽车就可转移到另一个场地安装使用。
龙门吊架因其使用的地点，场所，所吊物品大小，高矮等因素的影响，所以几乎每一台龙门吊架都需要量身订做。最常规的尺寸是跨度3M*高度3M。但一般很难适用，都是需要根据各个客户的自身情况进行设计，然后订定。我公司可以进行非标定做，一台起订。在珠三角附近的话，还可以提供免费上门测量服务。客户也可以致电来把使用的需求，场景等电话告之我们，我们同样可以给您设计出最合理的龙门吊架。
我公司来专业生产模具架，工具柜，工作台，刀具架（车）轻重型货架，铸铁平台，钳工台，储物柜，物料整理架，单臂吊车...等等仓储物流产品。欢迎各位来电来涵洽谈！

葫芦部分

简易葫芦

品牌	吨位	起升速度	电源	起升电机功率	防冲顶	工作级别	自重
DHK系列环链葫芦	0.5t 1t 2t 3t 5t	3 m/min 3 2.5 2 2	380V 50hz	0.5kw 0.5kw 0.8kw 1.1kw 1.1kw	无防冲顶装置	整机A2 部件M2 JC=10%	42kg 42 50 55 62
DHS系列环链电动葫芦价格便宜，适合替代人力劳动场合，简单易操作。	1t 2t 3t 5t 10 20	2.25 1.85 1.1 0.9 0.45 0.45	380V 50hz	0.3kw 0.3kw 0.5kw 0.75kw 0.75 0.75	无防冲顶装置	整机A1 部件M1 JC=5%	20 24 31 54 88 195
手拉葫芦	1T 1.5T 2T 3T 5T	-	-	-	无防冲顶装置	整机A0	-

进口葫芦

品牌

吨位

起升

速度

m/min

电源

起升

电机

功率

kw/h

起升高度

环链单加链条价格

钢丝绳固定高度

自重

环链葫芦

进口日本龟头KOIO

0.3t

0.5t

1.5t

2.5

7.1

6.8

3.4

6.6

6.8

6.6

3.3

5.4

4.4

2.2

2.7

380V

50hz

0.8kw

1.5kw

0.8kw

3.0kw

1.5kw

3.0kw

进口每米+500元

进口每米+1000

进口每米+540

进口每米+1040

进口每米+1080

进口每米+1280

进口每米+2080

进口每米+1620

进口每米+2560

108

115

122

131

151

环链葫芦

龙辉起重自产

仿KOIO

进口仕林电气，全航空插头连接，精密磨齿，进口轴承。

0.5t

6.8

3.4

6.6

3.3

5.4

4.4

2.7

380V

50hz

0.8kw

1.5kw

0.8kw

3.0kw

1.5kw

3.0kw

国产链条每米+40

国产链条每米+80

国产链条每米+50

国产链条每米+110

国产链条每米+100

国产链条每米+130

国产链条每米+220

国产链条每米+260

115

122

131

151

环链葫芦

仿德国德马格

JPKK系列

（双速起升平稳适合精密加工制造）

125kg

250kg

500kg

1000kg

2000kg

1500kg

3000kg

4000kg

5000kg

6000kg

8/2

4/1

10/2.5

5/1.25

10/2.5

5/1.25

8/2

4/1

2.6/0.3

2/0.25

1.5

380V

50hz

国产链条每米+100

国产链条每米+200

国产链条每米+100

国产链条每米+200

国产链条每米+100

国产链条每米+200

国产链条每米+180

国产链条每米+360

国产链条每米+180

国产链条每米+360

国产链条每米+540

国产链条每米+720

国产链条每米+900

钢丝绳葫芦

品牌

吨位

起升

速度

电源

电机

功率

钢丝绳固定高度

自重kg

钢丝绳电动葫芦

龙辉起重自产

0.5t

8 m/min

380V

50hz

三相点

0.8kw

1.5kw

3.0kw

4.5kw

7.5kw

6M+9M+12M+18M+24M+30M

125

150

250

300

600

型号

PA200

PA250

PA300

PA400

PA500

PA600

PA800

PA1000

单钩+双钩

100+200kg

125+250kg

150+300kg

200+400kg

250+500kg

300+600kg

400+800kg

500+1000kg

单+双

10+5

民用电两项

220V

50hz

450w

500w

550w

750w

900w

1050w

1350w

1600w

220V低电压钢丝绳葫芦

万向轮

VC系列

700

DD系列万向轮


	铁芯聚氨脂平面（黄\红）价格	单轮额定载重		铁芯尼龙（蓝色）价格	单轮额定载重		轮尺寸
DD6"定向轮	￥485	1000kg		￥695	1300		#20cm
DD6"万向轮	￥585	1000kg		￥740	1300		#20cm
DD6"刹制万向轮	￥560	1000kg		￥765	1300		#20cm
DD6"单轮	￥375	1000kg		￥540	1300		#20cm
DD8"定向轮	￥580	1100kg		￥785	1600		＃26.5cm
DD8"万向轮	￥620	1100kg		￥825	1600		＃26.5cm
DD8"刹制万向轮	￥650	1100kg		￥885	1600		＃26.5cm
DD8"单轮	￥445	1100kg		￥610	1600		＃26.5cm
DD10"定向轮	￥1345	1500kg		￥1445	2000		＃33cm
DD10"万向轮	￥1405	1500kg		￥1510	2000		＃33cm
DD10刹制万向轮	￥1440	1500kg		￥1540	2000		＃33cm
DD10"单轮	￥955	1500kg		￥1110	2000		＃33cm
DD12"定向轮	￥1630			￥1745			＃40cm
DD12"万向轮	￥1760			￥1870			＃40cm

单足双轮	铁芯聚氨脂平面（黄\红）价格	单轮额定载重	铁芯尼龙（蓝色）价格		单轮额定载重	轮尺寸
DS6"定向轮	￥1135	1800kg	￥1290		2500kg	#20cm
DS6"万向轮	￥1215	1800kg	￥1375		2500kg	#20cm
DS6"刹制万向轮	￥1300	1800kg	￥1465		2500kg	#20cm
DS8"定向轮	￥1425	2200kg	￥1630		3500kg	#26.5cm
DS8"万向轮	￥1500	2200kg	￥1650		3500kg	#26.5cm
DS8"刹制万向轮	￥1590	2200kg	￥1725		3500kg	＃26.5cm
DS10"定向轮	￥3220	3000kg	￥3425		5000kg	＃33cm
DS10"万向轮	￥3600	3000kg	￥3750		5000kg	＃33cm
DS10"刹制万向轮	￥3715	3000kg	-		5000kg	＃33cm
DS12"定向轮	￥3534		￥3820			＃40cm
DS12"万向轮	￥3910		￥4200			＃40cm
